Montaje electrónico – Coche fantástico :)
Una de las disciplinas que más me llaman la atención es la electrónica pero nunca he tenido tiempo ni ganas suficientes para aficionarme. Por fin me he puesto las pilas y he sacado adelante un pequeño montaje típico que consiste en poder controlar desde el ordenador 8 Leds. Ha sido una experiencia muy interesante porque he podido trabajar desde muy bajo nivel (tocando cables) hasta la programación de alto nivel usando C# para el control del circuito. Una vez funcionando me he dedicado a hacer programas “chorra” que hacen efectos de luces. En este video podéis ver en acción el montaje con el efecto clásico del coche fantástico (subid el volumen de los altavoces).

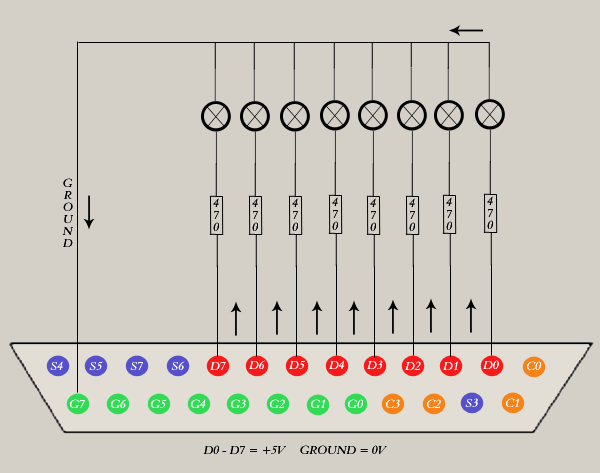

El montaje del circuito es muy sencillo, simplemente hay que tener conectar una resistencia de medio K en los cables de datos del puerto paralelo y conectarlos a la parte positiva de cada LED. Y luego un cable conectando las partes negativas de cada LED a la toma tierra del puerto paralelo. Luego para programar se accede al puerto paralelo y se envian datos en paquetes de 1 byte. Queda más claro en este esquema de Codeproject
Supongo que seguiré haciendo cosas a partir de esta base.
